Modular DBTファントム

トモシンセシス・システムのQC業務を簡素化して時間を節約するために

Modular DBTファントムは、単純なものから複雑なものまで、一連のターゲットが乳腺50%/脂肪50%の組織等価な乳房模擬材質内に正確に配置されています。
フレキシブルなモジュール設計により、画質評価に加えて変調伝達関数(MTF)を含む幅広い性能テストに対応しています。

この製品に関してお問い合わせ

機能・特長

特長

  • 画質を評価し、再構成された平面画像のターゲットを定量化
  • トモシンセシス・システムの全体的な性能テストに対応
  • IEC61233-3-6の画質テストほか、複数のテスト項目に対応可能
  • ファントムは、受け入れテスト、ルーチンQCおよび研究用に設計
  • 各モジュールは胸壁側で位置が揃う設計とすることで、テストの再現性を確保
  • 画質検証用のモジュールで構成することで、画質とアーチファクト検出能の評価に対応
  • 工具を使わずに、テストオブジェクトを検出器に近づける/遠ざけるといった配置変更が可能

モジュラー構成

個々のモジュールの胸壁側にはラベル表示があり、テスト中も視認可能なため、識別や配置が容易
ナンバリングされたコントラスト目盛りでは組織欠損検知を測定
模擬脂肪(左)および模擬乳腺(右)の均質モジュールは、様々な乳房厚や乳腺の程度を模擬するために使用

評価項目

  • 画質(検出能)
  • 組織欠損の検出
  • 2Dおよび3Dの精度
  • 線広がり関数(LSF)
  • アーチファクトの検出
  • コントラスト・ノイズ比(CNR)
  • SN比(SNR)
  • 乳房圧迫
  • 変調伝達関数(MTF)

イメージングチェーン全体の評価

  • 投影画像テスト用の高減衰なテストオブジェクト
  • 再構成画像用の低コントラストオブジェクトおよび模擬乳房組織

画質評価用モジュール

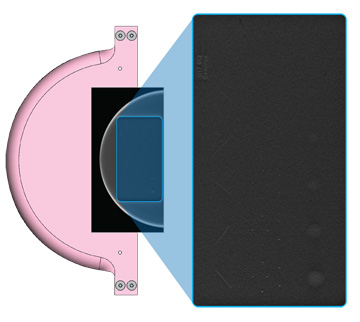

スペック(微小石灰化)、マス(腫瘤)、ファイバー(乳腺線維)等価素材が中心面に埋め込まれた画質評価用モジュール

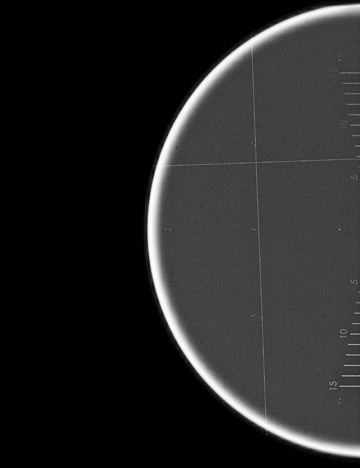

ビーズ、ワイヤー、ランプテストオブジェクトが見られるトモシンセシスの再構成画像
