Model 2241-2RK型 GM/シンチレーション切替型サーベイメータセット

GMパンケーキとNaIシンチレーション方式の切り替え可能なデジタルサーベイメータ

α線・β線・γ線・X線(7keV~1.5Mev)の高感度検知

この製品に関してお問い合わせ

機能・特長

Ludlum Measurements, Inc.社製(米国)

用途

  • 1台のサーベイメータでGM/シンチの測定が可能
  • 表面汚染測定、微量の放射線検知など

本体

  • Model 2241-2型 デジタルサーベイメータ
  • 4桁デジタル表示のサーベイメータ
  • アルミ製ハウジングの堅牢な本体

GM検出器

  • Model44-9型 パンケーキ型ハロゲン消滅GM管方式
  • α線、β線、低実効エネルギーのX線を検知出来るマイカ窓採用
  • Doseフィルターでエネルギーレスポンスを平坦化し、空間線量(μSv/h)の測定も可能

シンチ検出器

  • Model 44-2型 1×1インチNaIシンチレーションプローブ
  • γ線に対して高い検出感度

製品資料ダウンロード

Model 2241-2RK セット

PDFダウンロード

製品資料ダウンロード

Model 44-2 型 シンチレーションγ線検出器

PDFダウンロード

製品資料ダウンロード

Model 44-9 型 GM パンケーキプローブ

PDFダウンロード

カタログダウンロードには
以下の必要項目にご入力をお願いいたします。

    施設名/会社名
    職業
    ご担当者名
    住所
    お電話番号
    メールアドレス

    個人情報保護方針をご確認・ご理解いただき、
    チェックマークをつけてからお進みください。

    仕様

    本体

    型式 Model 2241-2RK型
    時定数(t90) 自動設定:FASTで4~25秒、SLOWで4~60秒の間で自動変動
    固定設定:1~24で設定可能
    使用温度 ‐15~50℃
    接続ケーブル C型コネクターケーブル 1m
    測定モード 線量率モード、スケーラ―(積算)モード
    アラーム 2段階の線量率アラーム、2段階の積算アラーム、
    放射線カウントアラーム、Lowバッテリーアラーム
    測定単位 Sv/h
    スケーラ秒数範囲 1秒 ~ 9999秒
    ディスプレイ 4桁デジタル、自動バックライト付
    使用時間 最大200時間(単一アルカリ電池×2ヶ)
    重量 本体:約1.6kg  検出器:約:0.5kg
    サイズ 本体:16.5cm(高)×8.9cm(幅)×21.6cm(長)
    検出器:5.1cm(径)×18.5cm(長)
    ケース 専用アルミ製ケース
    付属品 本体、検出器×2、ケーブル、校正証明書、ペリカンケース

    GM検出器

    測定範囲 0~2000μSv/h
    エネルギー範囲 7 keV~1.5 MeV
    エネルギーレスポンス エネルギーとDoseフィルターの有無に依存 下図参照
    検出部 ハロゲン消滅型ガイガー・ミュラー計数管
    感度 330cpm / μSv/h (Cs-137γ線)
    バックグラウンド 60cpm
    窓面積 有効窓面積15.51cm2 開口窓面積12.26cm2 開口率約80%
    検出効率
    (4π幾何学効率)
    C-14:5%、Sr-90 / Y-90:22%、Tc-99:19%
    P-32:32%、Pu-239:15%、I-125:0.2%

    シンチレーション検出器

    測定範囲 0~50μSv/h
    エネルギー範囲 X線・γ線 20keV~1.5MeV
    エネルギーレスポンス エネルギーに依存 下図参照
    検出部 直径1インチ×厚さ1インチNaI(Tl)シンチレーション
    感度 17500 cpm / μSv/h (Cs-137γ線)
    バックグラウンド 1900 cpm

    製品仕様は予告なく変更することがございますのでご了承ください。

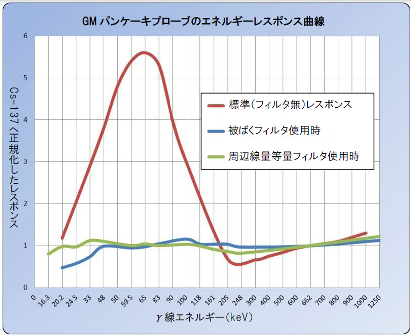

    Model 2241-2RK型 GM/シンチレーション切替型サーベイメータセット エネルギーレスポンス曲線
    GM検出器エネルギーレスポンス曲線

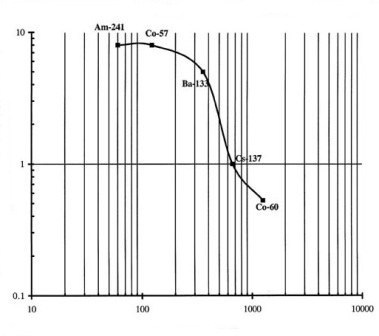

    Model 2241-2RK型 GM/シンチレーション切替型サーベイメータセット シンチ検出器エネルギーレスポンス曲線
    シンチ検出器エネルギーレスポンス曲線



    Model 2241-2RK型 GM/シンチレーション切替型サーベイメータセット シンチ検出器エネルギーレスポンス曲線

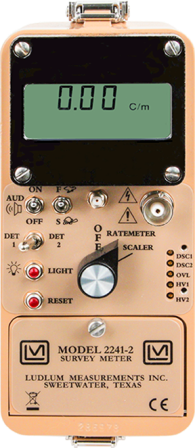

    表示インターフェイス

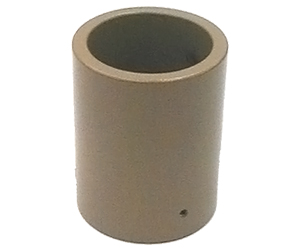

    Model 44-2型用鉛コリメータ

    説明 ネジ止め3か所でModel 44-2型に取付可能
    型式 Model L-4002-227型
    サイズ 6.0cm(径) X 7.6cm(長)、0.6cm(厚)
    構成 鉛鋳造(色:ベージュ散布コート)
    重量 0.87kg

    製品仕様は予告なく変更することがございますのでご了承ください。

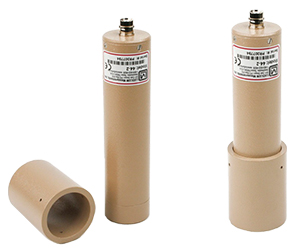

    Model 44-2型用鉛コリメータ
    Model 44-2型用鉛コリメータ





    【Model 44-2型用鉛コリメータ】
