Evolve Breastboard 乳房・胸部位置決め用モジュール式患者固定具
インデックス採用により患者位置決めの再現性が得られる軽量な乳房・胸部位置決め用モジュール式患者固定具
Evolve Breastboard は、各種ウィングボードを手早く簡単に取り付け可能で軽量な胸部用固定具です。またインデックスの採用により、患者位置決めの再現性が得られます。
患者の状態や治療ニーズに合わせ、各種ハンドグリップやヘッドレスト、Vac-LokTMクッション、サーモプラスチックなどを組み合わせた多彩な位置決めオプションに対応しています。
医療機器販売名:
頭頸部患者固定具 MEDTEC、
胸部患者固定具 MEDTEC、
全身患者固定具 MEDTEC、
ポジキャスト、
ポジボード
医療機器届出番号:
13B1X00266000083、
13B1X00266000084、
13B1X00266000087、
13B1X00266000098、
13B1X00266000101
- 機能・特長
- メーカー情報
- 関連製品
機能・特長
Evolve Breastboardの特長
●一般外照射、CT撮影、MR撮影およびSGRT治療に対応しています。
●インデックス式で再現性のあるセットアップが可能です。また 側面のスケール目盛りにより、簡単に位置合わせを行えます。
●傾斜ボードはシンプルな形状ですので、放射線治療エリアに余計なものがなく、治療計画作成を妨げません。
●2ピンまたは3ピンのLok-BarTMにより、CIVCO Radiotherapy社製カウチトップにインデックスセットアップが可能です。
また、ボトムボードなしでもインデックスの位置に合わせることができます。
Evolve Breastboard ー再現性のあるセットアップが可能ー
一般外照射、CT撮影、MR撮影、SGRT治療に対応しています。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Evolve-11_FullSetup-shadow_SCT-e1676441647950.gif)
インデックス式

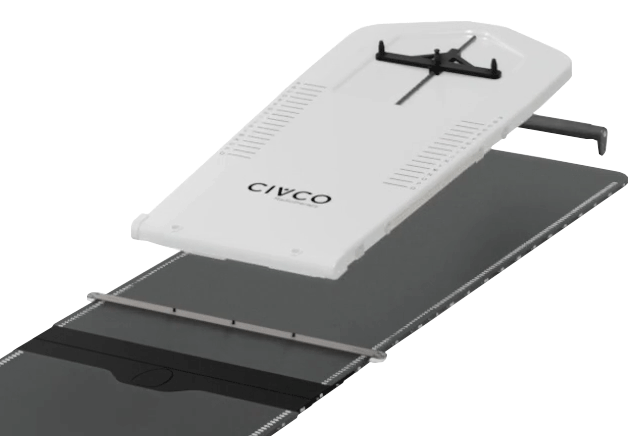

2ピンまたは3ピンのLok-BarTMにより、CIVCO Radiotherapy社製カウチトップにインデックスセットアップが可能です。また、ボトムボードなしでもインデクスの位置に合わせることができます。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/lok_bar_3pin.gif)
一体型グライドトラック
患者の胴体長に合わせて Pro Wing BoardTM、StandardまたはExtended Wing BoardTMを簡単に取り付けることができます。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/ae46b1f460ee46f789c27b264a6cb421.gif)
シンプル形状
傾斜ボードはシンプルな形状ですので、放射線治療エリアに余計なものがなく、治療計画作成を妨げません。
シンプルな角度調整
サポートバーで5°~15°まで5段階の角度で傾斜ボードを調整・保持します。頭側を持ち上げながら、ハンドルを押すだけで簡単に角度調整を行えます。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/simple_supportbar.gif)
ボトムストップ
体のすべりを抑制します。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/botomboard_moving.gif)
側面スケール目盛り
スケール目盛りにより、位置合わせが簡単です。
ニーズに合わせて自由にお選びいただけます
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Evolve-11_FullSetup-shadow_SCT-e1676441647950.gif)

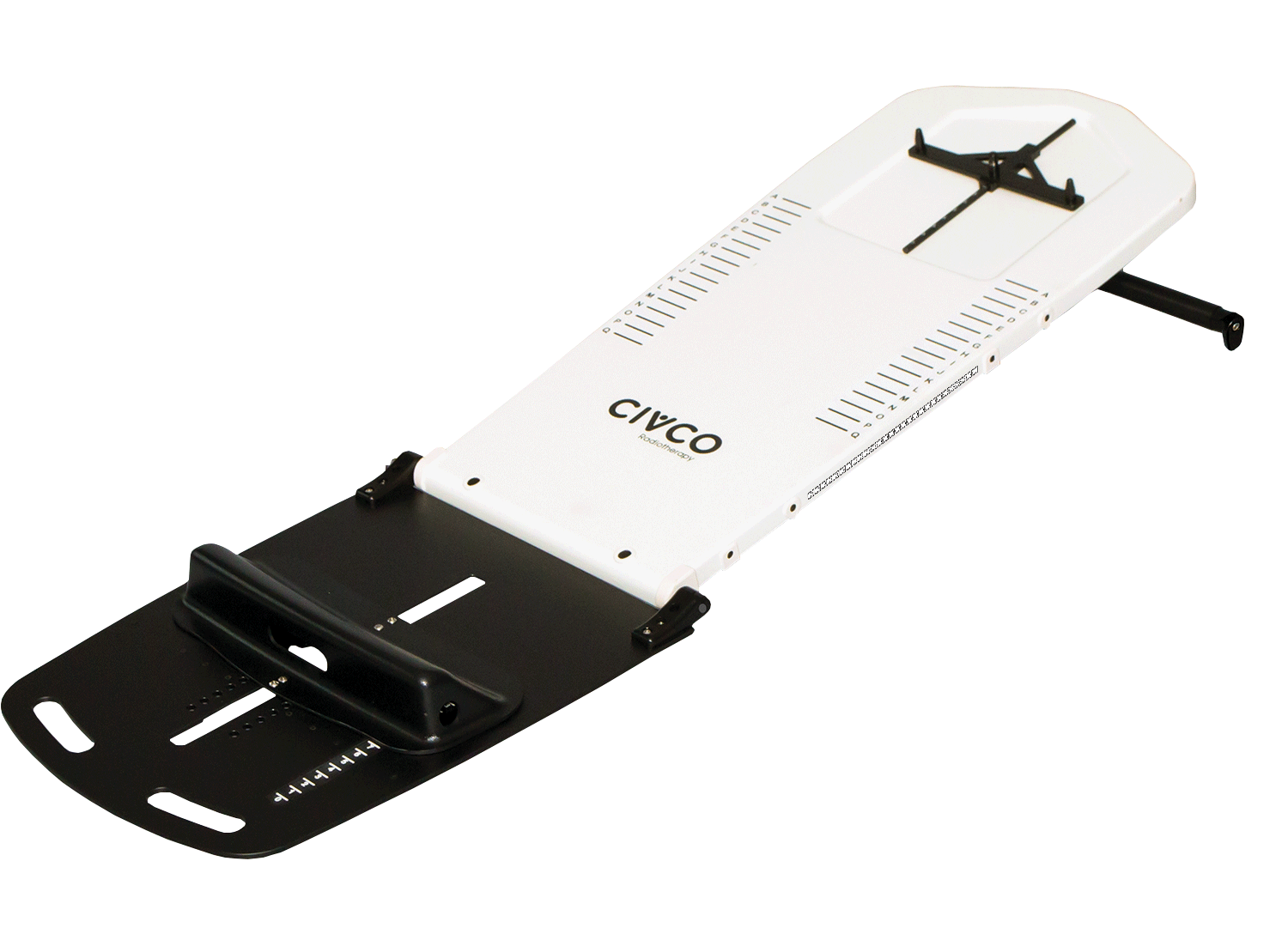

![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Evolve-10_SlantBottomBoard_SCT.gif)

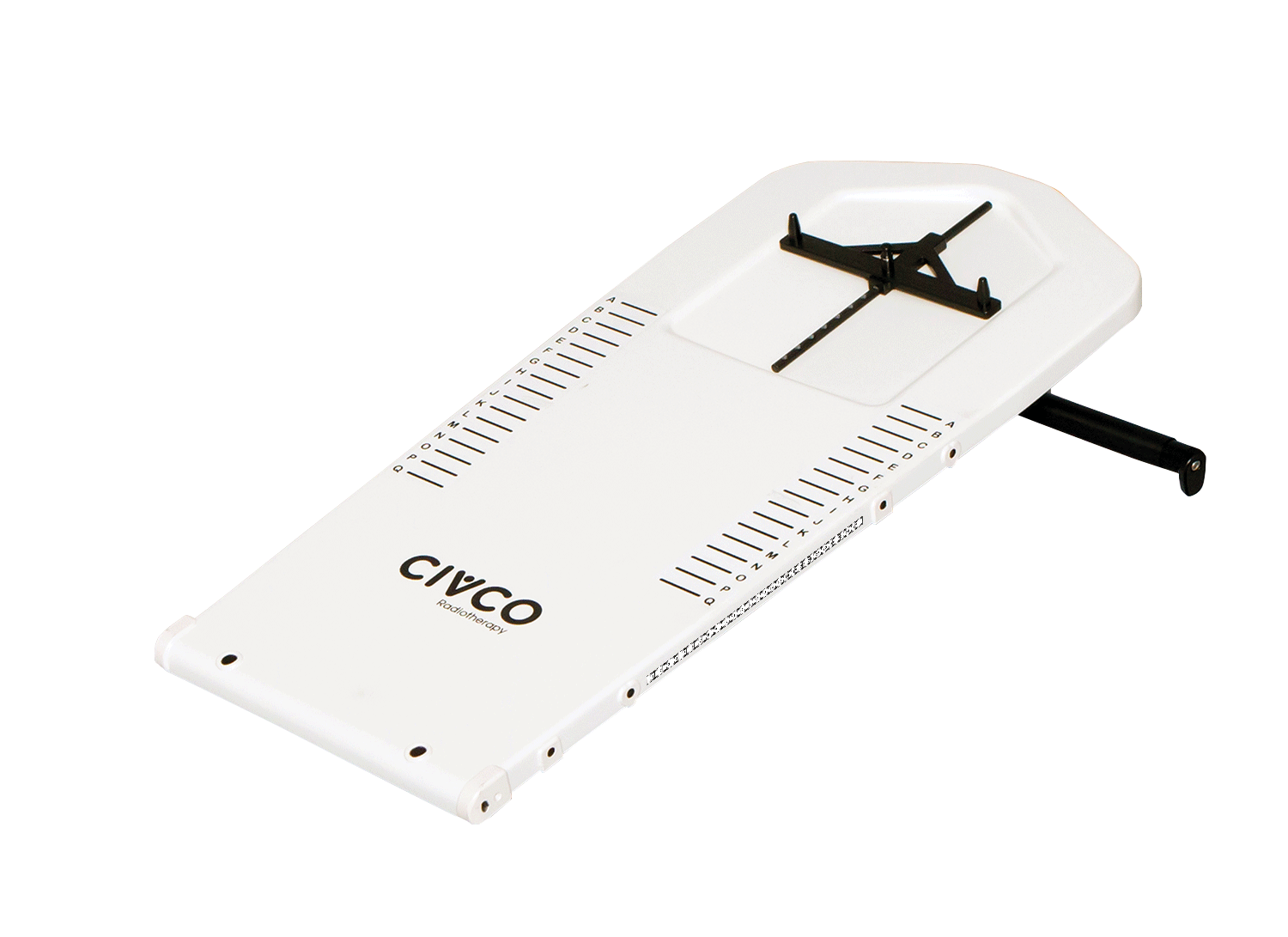

![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Evolve-13_SlantBoard_SCT.gif)
乳房用サーモプラスチック
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/IMRT-transparent.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/HipFix-Perf-no-bg.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/evolve-breast-therm-2-e1676441841642.gif)
手早く簡単にインデックス固定可能
Pro Wing BoardTM
Pro Wing Board(幅59cm)は長さ24cmのスライドトラックに付属のProハンドルを設置することで2.2cm刻みに左右の手/腕を別々に位置合わせできます。
また、付属のゲルヘッドカップは8つのポジションにインデックス固定できます。3ピンのLok-Barに対応しており、Pro Wing Board単体での使用も可能です。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/ProWingBoard-18_SCT.gif)
選べるハンドル
Proハンドル、M字ハンドル、T字グリップ、U字グリップの4種類からお選びいただけます。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Evolve-5_Patient_SCT-1-e1676442595138.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Evolve-7_MGrip-Pro-Patient_SCT-e1676442565784.gif)
ヘッドレスト
4種類のヘッドレストを使用でき、上下左右方向の複数のポジションにインデックス固定が可能です。
体輪郭に合わせた形状
肩部分に体輪郭に合わせたカットアウトを施すことで、後方からの腋窩ブースト照射での減弱を低減しています。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/ProWingBoard-18_SCT-1-e1676443254179.gif)
Standard Wing Board ・ Extended Wing Board
Standard Wing Board および Extended Wing Boardは軽量で耐久性のあるABS樹脂製で幅は57cmに設計されています。
CTおよびMR撮影にも対応し、インデックス式ですので、撮影から治療まで再現性の高いポジショニングを行えます。
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/WingBoard_Standard_NoHeadrest.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/WingBoard_Extended_NoHeadrest.gif)
Wing Board 共通アクセサリー
Vac-LokTMクッション
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Vac-lok_Breast_VLWGB04C_SCT.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Vac-lok_Breast_Cut-out_SCT.gif)
Pro Wing Board用アクセサリー
ハンドル/グリップ
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/MHandle-75_SCT.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Tgrip_track.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Ugrip_track.gif)
ヘッドレスト
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/RoundHeadCup-70_SCT-e1676444583440.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/MTTIMOBBB-2.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/MTTIMOFBB-e1676444666782.gif)
顎用サーモプラスチック
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/Chin_Strap_Therm.gif)
Standard Wing Board / Extended Wing Board 用アクセサリー
ヘッドレスト
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/MTTIMOC_sm_cmyk-e1676444763355.gif)
![](https://www.toyo-medic.co.jp/tym_wp/wp-content/uploads/2023/02/SILVERMAN-B-e1676444847238.gif)
