SunSCAN 3D

簡単・スピーディなセットアップと精度・ユーザビリティを追求した円筒形の放射線治療用3D水ファントム

一貫した検出器走査方向を可能にする円筒形デザインと、ユーザーの経験レベルを問わず再現性のあるセットアップが可能なAutoSetupを導入した1230型 3D SCANNER。
その独自のコンセプトを継承しつつ、SRSにも通用する位置精度やユーザビリティを追求し、コミッショニングやビームスキャン測定における信頼性・効率性の向上を求めて、SunSCAN 3Dが登場しました。

この製品に関してお問い合わせ

機能・特長

SunSCAN 3Dの特長

シングルセットアップ

スキャン範囲65cmの円筒形デザインのタンクを採用していますので、
 SSD100cm、深さ40cmでの40cm×40cm照射野のスキャンも、直方体の
 タンクのようなタンクシフトをせずに、1回のセットアップで行えます。

 ※オフセット検出器ホルダー使用時

SRSやSBRTへも対応するスキャン精度

高精度測定が求められる定位放射線治療に対応するスキャン精度・効率性・
 再現性を実現。
円筒形デザインの採用によりスキャン軸に関わらず、検出器走査方向に一貫性を
 持たせ、常に検出器の短軸でビームエッジを測定できますので、ステム効果・
 ケーブル効果・水の動きの影響などを抑制し、シャープな半影領域が得られます。
低信号収集時におけるSNR(Signal to Noise Ratio)を従来機3D SCANNERと
 比較して2倍に改善しました。
メディアンフィルターの採用により、滑らかなスキャンデータを得られます。

AutoSetup

セットアップの自動化を進化させましたので、従来機3D SCANNERと
 比較して約1/3の時間で、タンクの水平および中心位置合わせ・検出器の
 水面に対する位置合わせなどのセットアップが完了します。

 ・AutoSetup所要時間:約7分
 ・水平調整精度   :<0.05°
 ・中心位置合わせ精度:<0.1mm

1.オートレベリング:水面検出センサーが水面3点を測定、スキャン機構に対する水平調整を自動で実施
2.オートセンター:ビーム測定を通じて、タンクのセンターとビームセンターの位置合わせを自動で実施
3.オートアングルオフセット:一連のビーム測定を通じてインプレーン、クロスプレーンのホームポジションを決定。リングドライブ機構のゼロポジションの決定まで自動で実施

SunDOSE

ユーザビリティを追求した直感的で簡単な操作ができるソフトウェア

SunDOSEソフトウェアを使用することで、タンクのセットアップから
 スキャンデータの取得 保存、比較などを簡単に行うことができます。
直感的なインターフェースを採用し、クリック回数を削減したことで、
 コミッショニングを簡単かつスピーディに行うことができます。
 またメニュー構成を新しく設計しましたので、タスク間の移動も簡単に
 行えます。
AutoSetupでは環境設定からモーターのホームポジション決め、
 使用する検出器の入力、水面検知とタンク水平調整、センター合わせ
 といったビーム測定実施までのセットアップをSunDOSEが一連の手順で
 ガイドします。

SunSCAN 3D アクセサリ

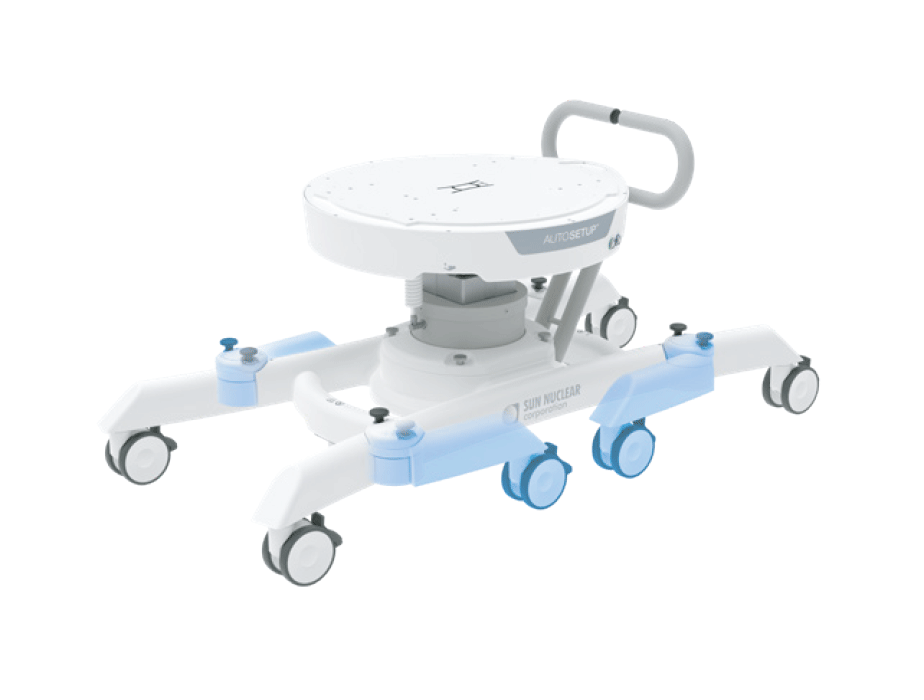

Mini-Lift Table(MLT)

キャスターを移動・測定位置と保管位置の2つの位置に調節できます。

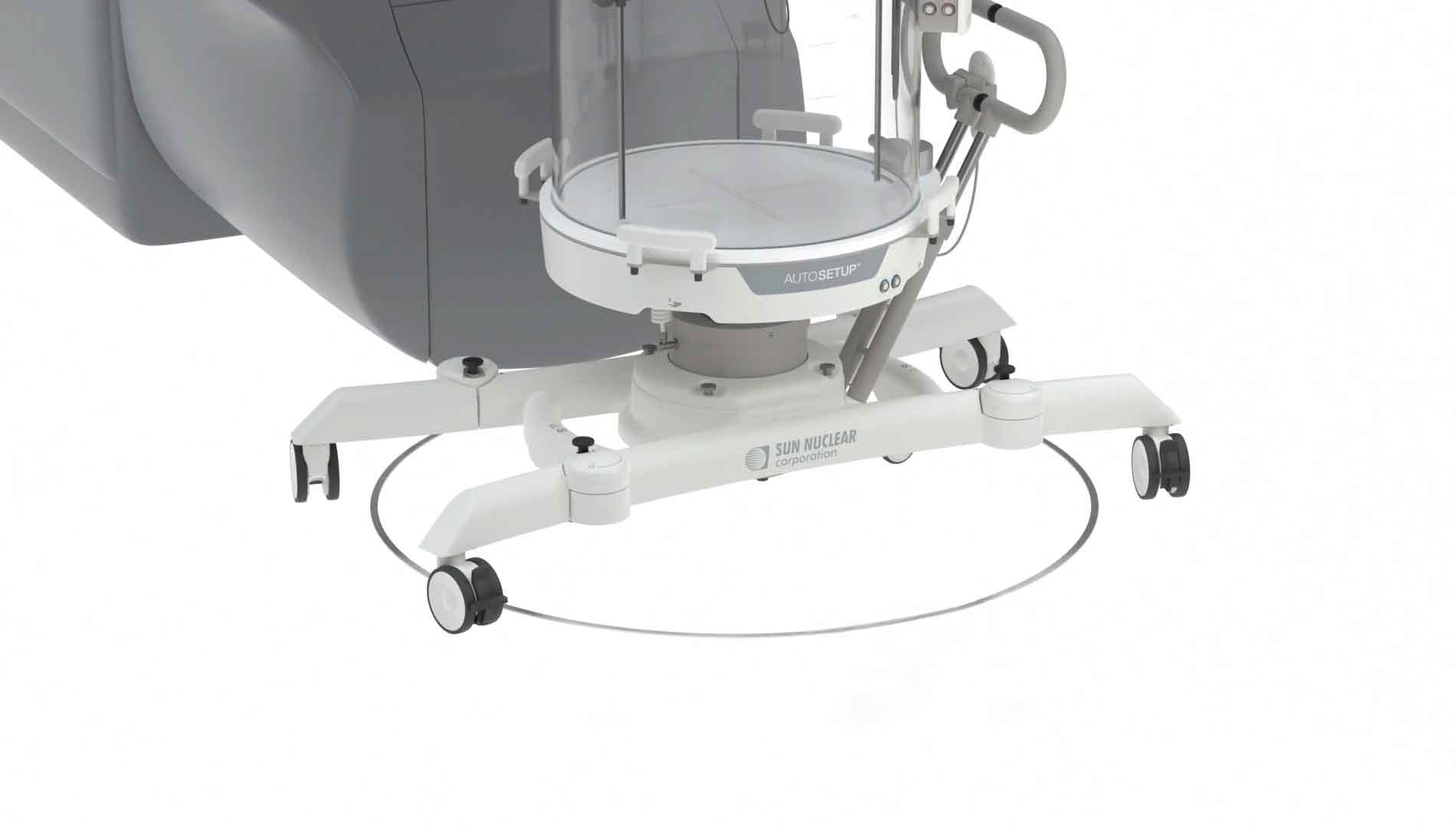

 移動・測定位置:LINACのカウチリングをまたぐことができますので、
         測定時に安定性が得られます。
         また、移動時もドアを通れる幅に設計しています。
 保 管 位 置:脚部を折りたたんで省スペースでの保管が可能です。

キャスターを移動・測定位置と保管位置に調節できます。

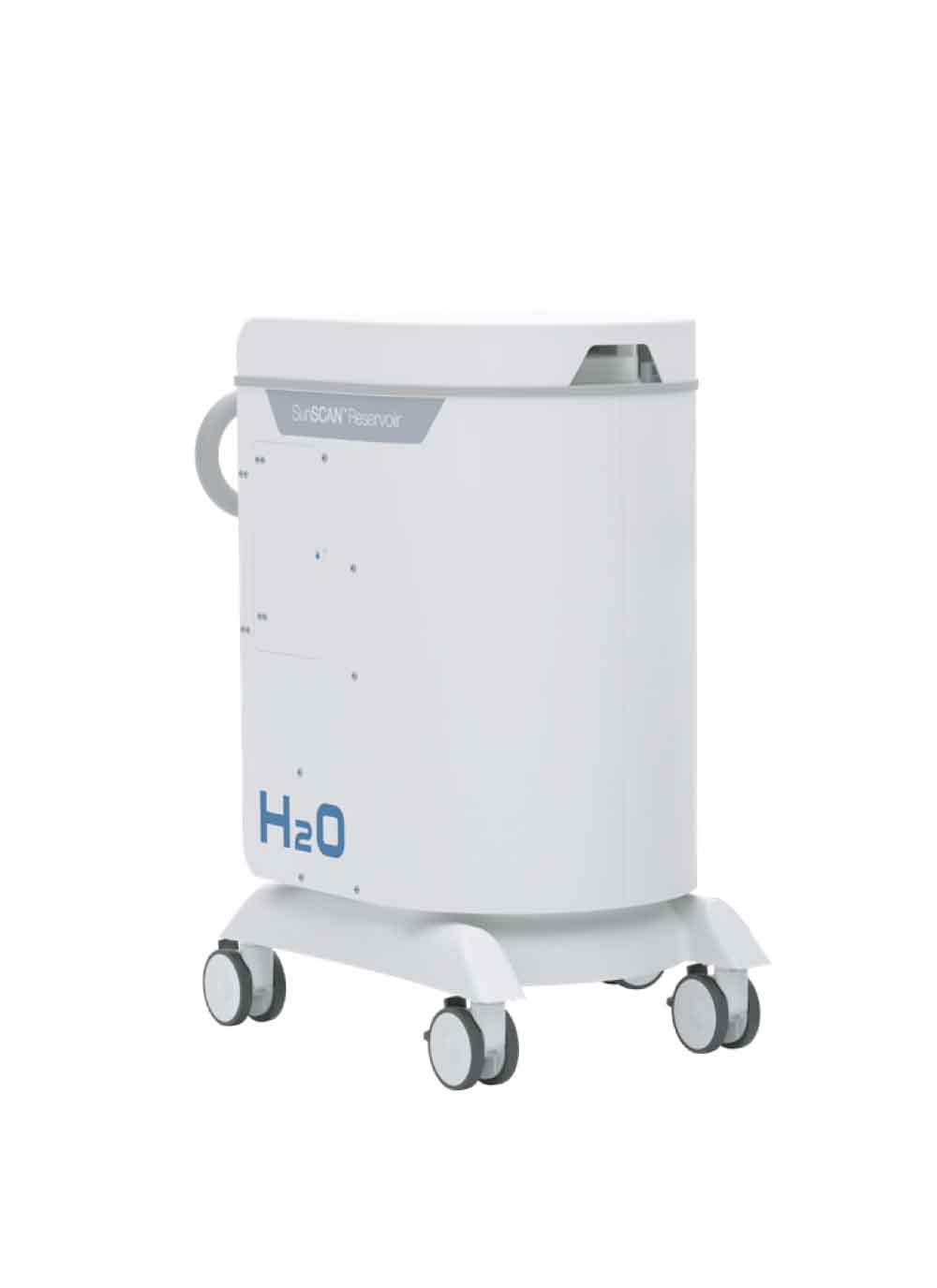

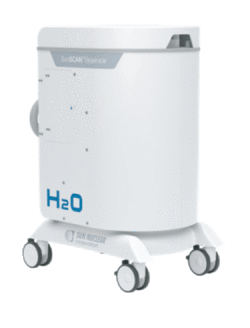

SunSCAN リザーバー

再設計により、従来機3D SCANNERの3Dリザーバーと比較して、
 専有面積を約半分に改善しましたので、タンクと併せてコンパクトに
 収納することが可能です。
自閉式ホースの採用により、水だれを防止します。
常時接続でタンクとリザーバーのどちらの操作にも使用可能な
 デジタルペンダントを搭載しています。

リファレンスイオンチャンバー

SNC125c
SNC600c
SNC350c

EDGE Detector

照射野サイズ5mm~10cm×10cmまで対応し、SRSやIMRTビームモデリング、
 TPSコミッショニングに使用できる防水型半導体検出器です。

 ・実効検出エリア:0.8mm×0.8mm
 ・半 導 体  配  置:上面より0.3mm、先端より4.72mm
          側面より2.7mm(上面に十字線あり)
 ・水 等 価 深:0.5mm
 ・ハウジング壁厚:0.13mm/真鍮製
 ・サ    イ    ズ:3.8mm×5.5mm×38mm
 ・公 称 感 度:32.0nC/Gy

SunSCAN TPR

TPRの実測を行うためのアクセサリーです。
 特別な工具も必要なく5分以内で簡単に取り付けが可能。
